在综合布线工程当中，有许多需要动用到的零件，除了掌握相关综合布线技巧，对于综合布线需要运用到的零件也需要有所了解。比如说什么是继电器、继电器又该如何接线。

什么是继电器

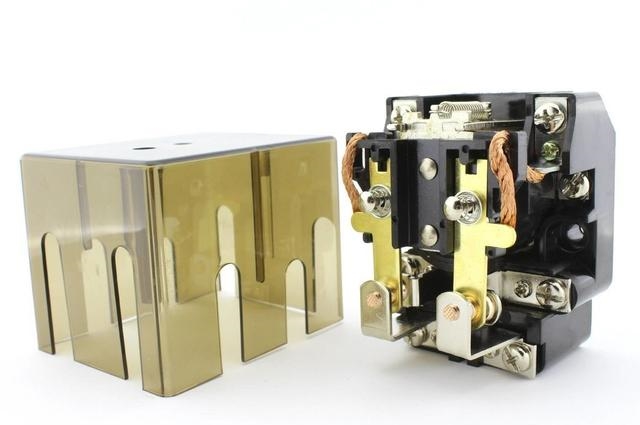

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器如何接线

因为应用继电器的主要目的是用弱电控制强电。（包括低电压控制高电压，小电流控制大电流）。作用的实现是通过控制它自身线圈的通断电，使它的触点通断电。（通俗点说就是控制磁铁吸或者不吸，而磁铁再控制触点开关）

所以继电器的接头就包括它控制电路的触点接头，和控制它线圈的接头。

中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。

在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。

这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。

在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。

消除电路中的干扰：在工业控制或计算机控制线路中，虽然有各种各样的。中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件，它的结构和交流接触器基本相同，只是电磁系统小些，触点多些。

如何挑选继电器

热继电器这个电气元件，相信大部分电力技术人员都很了解，热继电器的主要作用是应用在电机控制电路里面，对电机或者其他设备进行过载保护，当电路或者设备出现过载故障的时候，热继电器就会断开电路，达到保护的效果。

很多刚入门学习电工的师傅就觉得不简单了，很容易迷惑，今天我们就用最通俗的语言来了解一下热继电器，重点来看看热继电器怎么判断好坏？

热继电器的重要参数:通俗来讲有三点，热敏元件，常开点NO和常闭点NC，手动自动复位旋钮！当电路或者设备出现过载故障时，热敏元件会产生形变，可以让热继电器常开点NO闭合，常闭点NC断开，通常我们使用NO常开点做为故障报警信号，常闭点NC作为断开控制电路使用！热继电器动作过后，可以选择手动复位或者自动复位！

我们判断热继电器好坏也主要是通过以上三个属性，具体来看一下:

1，热敏元件无论任何时候都应该是导通的，万用表档位调至二极管档或者蜂鸣档，测量应该是导通状态，热敏元件测量如下:

2，常开点NO和常闭点NC的测量

注意事项:万用表档位同样是二极管档或者蜂鸣档，常开点NO正常情况下断开，常闭点NC正常情况下闭合

这是热继电器正常状态，下面通过手动模拟一下热继电器保护状态，把过载保护开关打至动作状态:

3，热继电器进行过载保护动作后，可以选择手动复位和自动复位，我们以手动复位为例，我们需要测量一下复位后触点的变化情况:

总结:进行完以上测量，如果都是正常状态的话，我们就可以大致认为热继电器是好的，提醒大家一点，热继电器可以选择手动复位和自动复位，如果是自动复位，在实际应用中不用去管它，热继电器自己会恢复原先的工作状态，进行下一次保护，如果是手动复位，一定要手动按下复位按钮（上面图片上的红色按钮），才能进行下一次的过载保护！

什么是继电器？继电器如何接线？相信各位看到这里都对此有了一定的了解，其实继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
