认识继电器

2020-11-23 14:35:20
  • 继电器的基本工作原理

继电器是一种电励开关。由电磁系统接点系统两大主要部分组成。电磁系统由线圈、固定的铁芯和轭铁以及可动的衔铁构成,接点系统由动接点和静接点构成。当线圈中通人一定数值的电流后,由于电磁作用或感应方法产生电磁吸引力,吸引衔铁,由衔铁带动接点系统,改变其状态,从而反映输入电流的状况。







电磁继电器的基本原理如图1-1所示。它的动作原理也与电磁铁相似,它就是一个带接点的电磁铁。当给线圈中通以一定数值的电流后,在衔铁和铁芯之间就产生一定数量的磁通,该磁通经铁芯、衔铁、辄铁和气隙形成一个闭合磁路,铁芯对衔铁就产生了吸引力。衔铁 (a) 吸引力的大小取决于所通电流的大小。当电流增大到一定值时,吸引力增大到能克服衔铁向铁芯运动的阻力时(主要是衔铁自重),衔铁就被吸向铁芯。由衔铁带动的动接点(随衔铁一起动作的接点)也随之动作,与动合接点(前接点,以下称前接点)接通。此状态称为继电器励磁吸起(以 下简称吸起)。

吸引力随电流的减小而减小.当吸引力减小到不足以克服衔铁重力时衔铁靠自重落下(称为释放).衔铁带动动接点与前接点断开,与动断接点(后接点.以下称后接点)接通。此状态称为继电器失磁落下(以下简称落下)。

可见电继电器具有开关特性.可利用它的接点通、断电路,构成各种控制和表示电路。信号点灯电路如图1-1(b)所示.前接点接通时点亮绿灯.后接点接通时点亮红灯。

二、继电器的继电特性

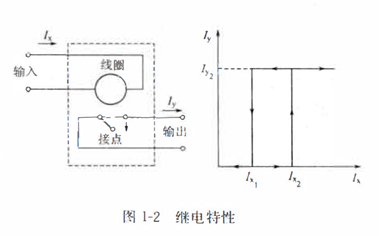

 继电器的特性是当输入量达到一定值时,输出量发生突变,

如图1-2所示。继电器线圈回路为输入回路.继电器接点所在回路为输出电路。当线圈中电流Ix从0 增加到某一定值Ix2时,继电器衔铁被吸引,前接点闭合,接点回路中的电流Iy 从0 突然增大到 Iy2此后,若Ix继续增大,由于接点回路中阻值不变,Iy保恃不变。当线圈 中电流 Ix减小到 Ix1时.继电器衔铁释放,输出电流ly突然从IY2 减小到0。此后,Ix再减小,Iy保持为0不变。

三、继电器的作用

继电器具有继电特性,能以极小的电信号来控制执行电路中相当大功率的对象,能控制数个对象和1数个回路,能控制远距离的对象。

四、铁路信号对继电器的要求

(1)动作必须可靠、准确。

(2)使用寿命长。当继电器超过电寿命规定次数,或超过继电器的寿命管理周期时,继电器不能继续使用。

(3)有足够的闭合和断开电路的能力。

(4)有稳定的电气特性和时间特性。特性发生变化不能保证其使用时,不得继续使用。

(5)在周围介质温度和湿度变化很大的情况下.均能保持很高的电气绝缘强度。(在试验的标准大气条件下,继电器和插座的绝缘电阻不应小于100兆欧。)

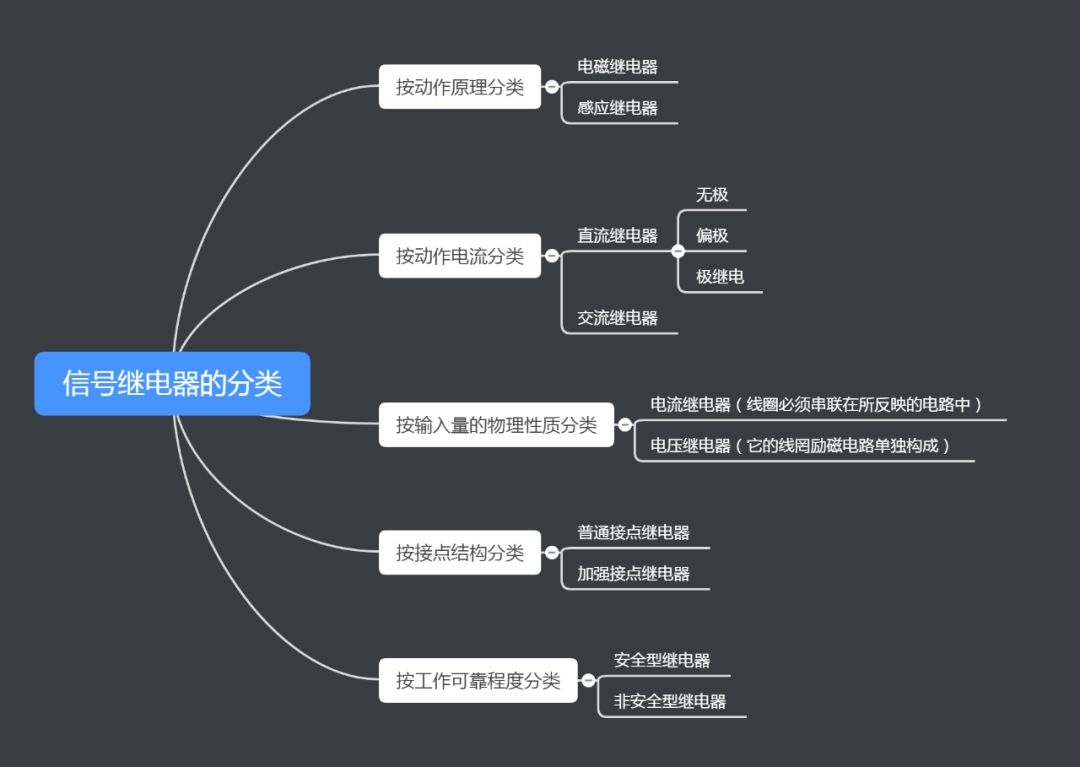

五、信号继电器的分类
