相信很多人都知道继电器，继电器在在很多电路都有应用到，通过继电器可以设计很多电路，今天就拿其中的一个电路来说说， 继电器自锁电路在生活中应用的非常广泛，相信很多人还不知道继电器自锁电路的原理，今天我就来给大家说说继电器自锁电路的原理，相信大家一看便知

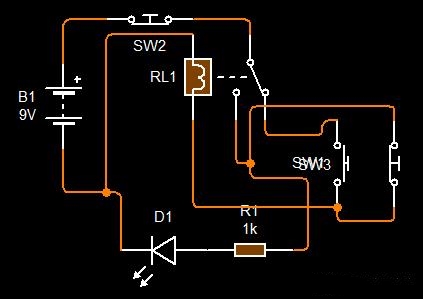

继电器自锁电路其实非常的简单，我们先来看看图1这个电路，整个电路由9v电源，一个继电器，两个常闭按钮，一个常开按钮，一个1k电阻，一个发光二极管；当sw3没有按下的情况下，继电器没有电流流过，所以触点一直处于常闭状态，发光二极管就没有被点亮

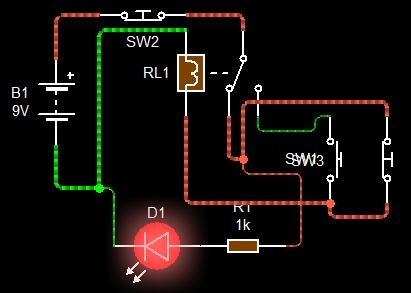

再来看下图2当sw3按下电路就产生了短时电流电流，电流由电源正极经过继电器的常闭触点给rl1继电器线圈一个短时电流，继电器产生磁力将常开触点吸合，电流就会经过被吸合的常开触点，然后经过sw1常闭按钮一直经继电器线圈流向电源的负极，此时电流也会经过电阻流向发光二极管正极发光二极管也被点亮

这就是继电器自锁电路，怎么样看完了是不是感觉很简单
