告诉你怎样判断电磁继电器与固态继电器的好坏

2020-11-23 16:58:50

继电器是一种很重要的电控器件,通常应用于自动化控制电路中,在电路中起自动控制与调节、安全保护、转化电路等等作用。它实际上是一种用低电压、小电流去控制高电压、大电流的自动开关。

继电器的应用非常广泛,按照其结构特征及工作原理的不同可分为:电磁继电器、固态继电器、温度继电器、时间继电器、热继电器等等。

继电器同其他电气元器件一样,也会发生故障。下面就来说说电磁继电器与固态继电器好坏的检测方法,供参考。

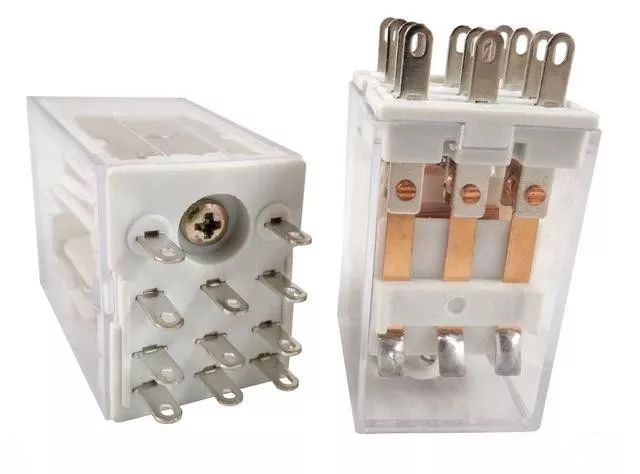

电磁继电器

视频:教你如何用万用表辨别电磁继电器的好坏,方法很简单!

1、 电磁继电器的检测

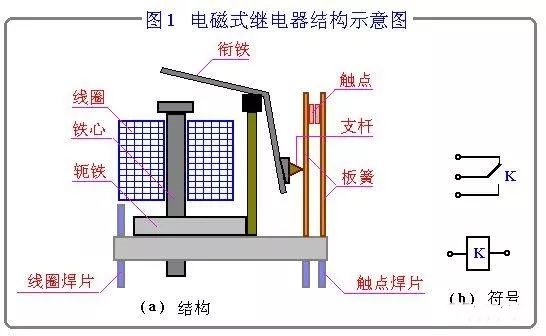

电磁继电器属于触点式继电器,主要由线圈、铁芯、衔铁、弹簧、簧片及触点等组成,在电路中常用K或KA表示。

当电磁线圈的两端加上工作电压时,继电器进入吸合状态。线圈及铁芯被磁化成电磁铁将衔铁吸住,衔铁带动动触点与静触点分离,而与另一静触点结合。而当线圈断电后,在弹簧的拉力作用下,衔铁复位,带动触头也复位。


电磁继电器的故障主要有电磁线圈短路、断路及动静触点接触不良和粘连等。检测的仪表还是用万用表。

1、 检测线圈电阻

电磁式继电器线圈的阻值一般为20Ω~2kΩ。额定电压低的电磁线圈的阻值较低,额定电压高的电磁线圈的阻值较高。

检测时将万用表选择合适的档位,用万用表的两表笔测量线圈的电阻,若测得的阻值为无穷大,则线圈已断路损坏。

若测得的电阻阻值低于正常值很多或为0,则线圈内部出现短路故障。

2、 检测触点间的电阻

先测常闭触点与动触点间的电阻,其阻值应为0。

再测常开触点与动触点间的阻值,其阻值因为无穷大。

否则触点损坏,或烧坏或粘连。

2、 固态继电器的检测

固态继电器是一种由固态半导体器件组成的无触点的电子开关元件。一般的固态继电器是一种由两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离元件将输入输出电隔离。其输出回路采用较大功率晶体管或双向晶闸管的开关特性来接通或断开负载,实现无触头无火花地接通或断开电路。

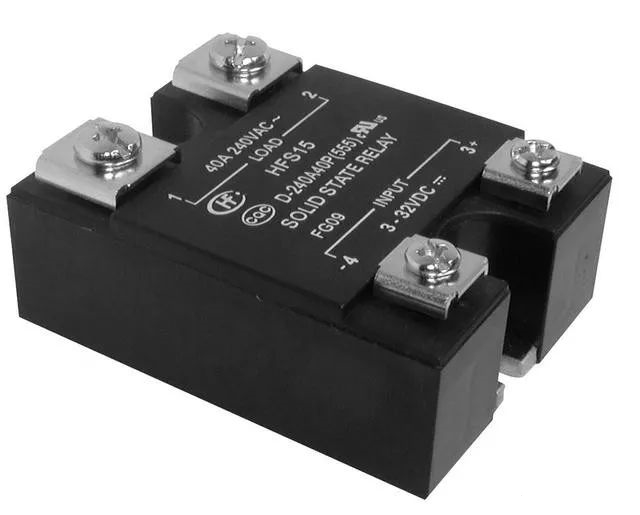

固态继电器

固态继电器分直流型和交流型。交流固态继电器的输入端一般标有"+"、"-"及"INPUT"字样,输出端不分正负。直流固态继电器,一般在输入输出端都标有"+"、"-",有的还标有IN和OUT以示区别。

判断固态继电器的好坏,用指针式万用表来检测,方法较简单。检测时,将万用表置于Rx10k档,先测量继电器的输入端电阻,正向电阻应在十几千欧左右,反向电阻应为无穷大。然后用同样的档位测继电器的输出端,其阻值都应为无穷大。否则,继电器有故障。
