电磁继电器和固态继电器的异同点

2021-01-12 16:57:03

次

做为电工，电磁继电器肯定不陌生，固态继电器虽不如电磁继电器那般普及，但也是经常采用的电器件，同是继电器，究竟有哪些不同之处，今天就简易的来聊聊。

首先，电磁继电器，有磁感应两字的地区一定有线圈才可以把电向磁转换，固态继电器，肯定是工作在静态下的，字面了解，就可以大致知道一个是有机械触点，一个是静态电子开关。电磁继电器控制回路的行为主体正本是线圈，而固态继电器控制回路的主题体正本是光耦合器，这是他们大不同之处。

次之，小不同之处，从他们的检测谈起，一般电磁继电器线圈都有允差电阻，在大家检测时能够做为参照，一般检测线圈内电阻应与允差基本相同，很小为短路故障，很大是短路。

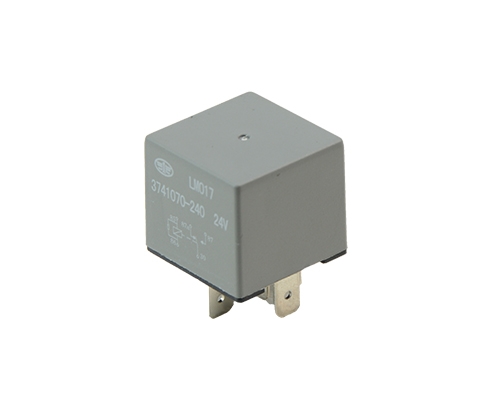

继电器

在应用中有时候电磁继电器会出现隐性故障，便是普遍的电磁继电器响应不快速，但万用表查验又一切正常，这时若有标准能够检测一下电磁继电器的电压姿势值和返回值。说通俗化点便是继电器流线圈的吸合电压和释放电压，能够从这两个电压分辨出继电器究竟如何。

一般释放电压为吸合电压的三分之一上下，没有这一占比的，电磁继电器工作就存有多变性，不建议再次应用。

我曾在工作中遇到过设备在点动时，相对的零件姿势配合会有时候出现偏移误差的情况，但又不是时刻产生，最终发现问题便是在其中的一个电磁继电器响应不立即造成的。

有关，固态继电器的检测，由于其为光藕合电子开关，因此可分成输出端和键入端测量。

键入端一般为发光二极管，可以用检测二极管的方式检测其键入端电阻。

输出端，在固态继电器未插电情况下，由于输出端始终是断掉情况，假如万用表检测有接入情况一律可视作固态继电器毁损。
